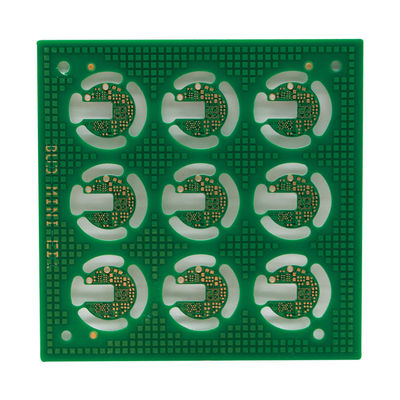

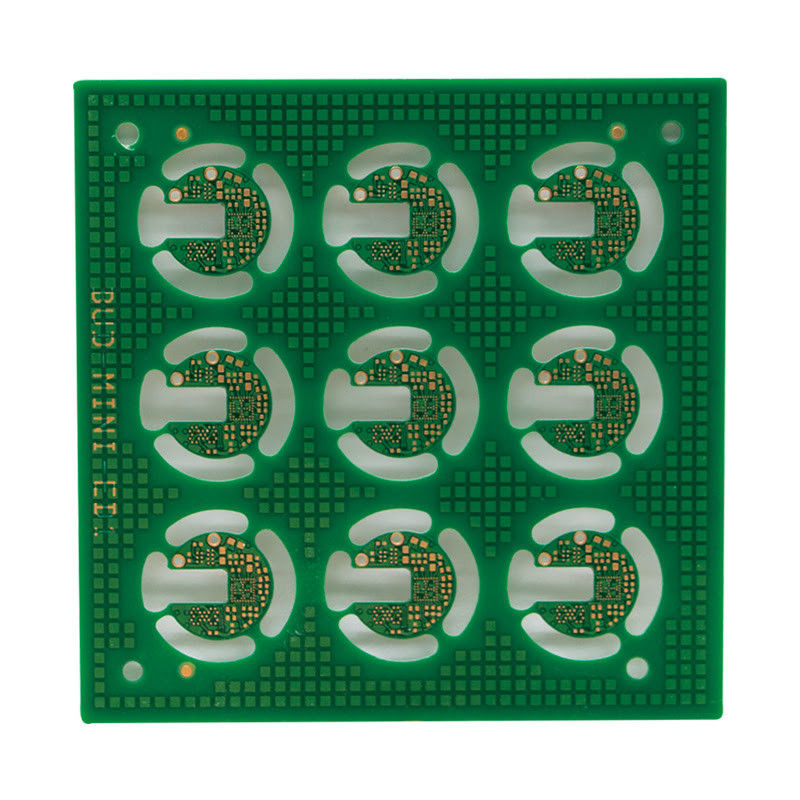

1+N+1 HDI لوحات الدوائر المطبوعة 210um سمك النحاس الداخلي

الاسم التجاري:	Ben Qiang
رقم الطراز:	FR-4/Rogers
الـ MOQ:	1PCS
السعر:	custom made
شروط الدفع:	التحويل المصرفي/Alipay/PayPal
القدرة على التوريد:	200000 متر مربع/سنة

معلومات مفصلة

مكان المنشأ:

شنتشن، الصين

إصدار الشهادات:

ISO/TS16949/RoHS/TS16949

التطبيق:

سماعة بلوتوث

صفة مميزة:

1 ليزر، 2 طلاء، 1 + N + 1

المواد:

S1000-2M

طبقة:

6 لتر

سمك:

1.8 ± 0.18 ملم

قطر الثقب الأدنى v:

ثقب ليزر:0.1ملم ثقب ميكانيكي 0.15ملم نسبة الشكل:4:1

عرض / مسافة دقيقة:

0.127mm ((BGA)

التشطيب السطحي:

الذهب الغمر: 0.05um

النموذج الداخلي:

C449027C06

تفاصيل التغليف:

عبوات فراغية للكرات الهوائية

القدرة على العرض:

200000 متر مربع/سنة

إبراز:

وصف المنتج

مؤشر HDI مع 1 + N + 1

المشروع	قدرة عملية PCB
عدد الطبقات	1-40 طبقة
الحد الأدنى من عرض الخط الخارجي/المساحة	3/3ميل
سمك النحاس الخارجي	280um ((8OZ)
سمك النحاس الداخلي	210um ((6OZ)
معدل التسامح لسمك PCB	سمك اللوحة≤1.0mm؛ ±0.1mm+،/-0.05mm تحت 4 طبقات سمك اللوحة >1.0mm؛ ±10%
الحد الأدنى لـ PTH	فتحة ميكانيكية 4 ميل، ليزر 3 ميل
المواد	FR-4 ، Tg عالية ، خالية من الهالوجين ، PTFE ، روجرز ، بوليميد
مؤشر HDI	المستويات 2-7
العملية الخاصة	القنوات العمياء المدفونة، الفتحات العمياء، الجمع بين الصلبة والمرنة، الضغط المختلط، الحفر الخلفي، المقاومة المدفونة، القدرة المدفونة، خطوات الطحن، عائق الجمع المتعدد؛
