عالية التردد ثنائي الفينيل متعدد الكلور
Created with Pixso.

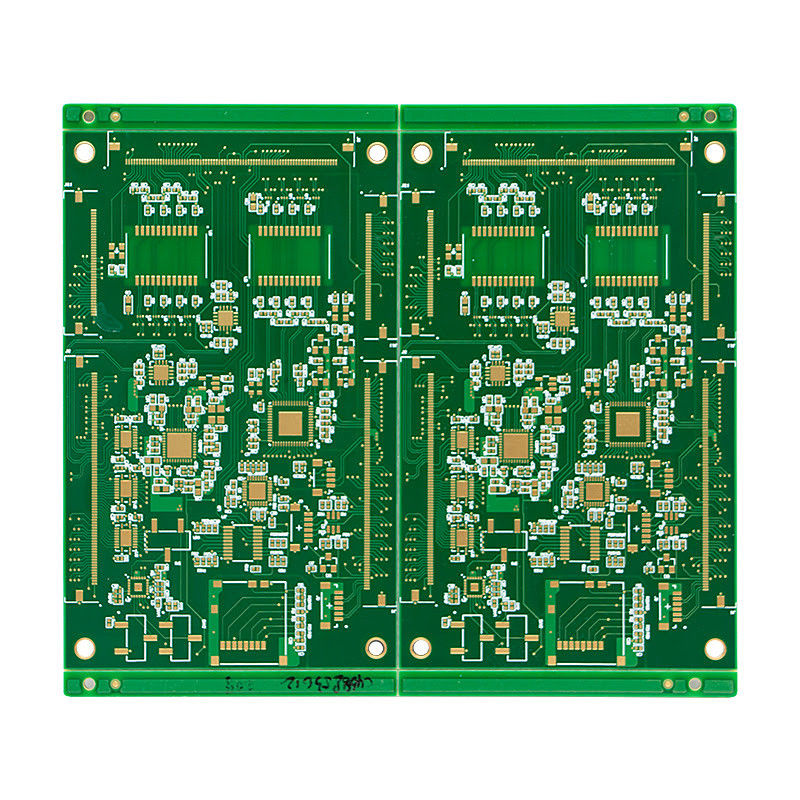

الاتصالات عبر الأقمار الصناعية Pcb Hf Rogers

الاتصالات عبر الأقمار الصناعية Pcb Hf Rogers

الاسم التجاري: Ben Qiang
رقم الطراز: FR-4/Rogers
الـ MOQ: 1PCS
السعر: custom made
شروط الدفع: التحويل المصرفي/Alipay/PayPal
القدرة على التوريد: 200000 متر مربع/سنة
معلومات مفصلة
مكان المنشأ:
شنتشن، الصين
إصدار الشهادات:
ISO/TS16949/RoHS/TS16949
قيمة المعاوقة:
± 10٪
التطبيق:
تواصل السيارات
سماكة مجلس:
0.2 ملم - 6.35 ملم
المواد:
روجرز/PTFE
ثينكنيس النحاس:
1 أوقية
مجلس ثك:
1.0 ملم
الخطوط العريضة:
الهروب والسجل
مين فيا:
مثقاب ليزر 0.1 ملم، مثقاب ميكانيكي 0.2 ملم
تفاصيل التغليف:
عبوات فراغية للكرات الهوائية
القدرة على العرض:
200000 متر مربع/سنة
إبراز:

الاتصالات عبر الأقمار الصناعية,Pcb Hf Rogers,hf pcb روجرز PTFE

,

Pcb Hf Rogers

,

hf pcb Rogers PTFE

وصف المنتج

لوحة Thk 1.0MM PCB عالية التردد مع Min Via من 0.2mm الحفر الميكانيكي

وصف المنتج:

PCB عالي التردد

الـ PCB عالي التردد هو نوع من لوحات الدوائر المطبوعة المصممة خصيصًا لتطبيقات التردد العالي ، مثل الاتصالات 5G والإشارات الرقمية عالية السرعة وإشارات RF عالية التردد.يُعرف أيضًا باسم PCB الميكروويف عالي التردد، PCB ذات التردد العالي، أو PCB RF عالي التردد.

لمحة عامة عن المنتج

الـ (بي سي بي) عالي التردد من نوعية عاليةلوحة الدوائر المطبوعة عالية الأداء التي تستخدم مواد عالية التردد وتقنيات التصنيع المتقدمة لتوفير سلامة إشارة ممتازة والقيادة الحراريةوهو مناسب للاستخدام في مجموعة واسعة من التطبيقات عالية التردد، بما في ذلك الاتصالات 5G، الاتصالات عبر الأقمار الصناعية، أنظمة الرادار، وأكثر من ذلك.

خصائص المنتج
  • (مين فيا)يستخدم PCB عالي التردد حفاراً ليزرياً بقوة 0.1 ملم وحفاراً ميكانيكياً بقوة 0.2 ملم للثقوب ، مما يضمن حفر دقيق ودقيق لأداء إشارة مثالي.
  • سمك اللوحة:يحتوي PCB عالي التردد على نطاق سمك اللوحة من 0.2mm إلى 6.35mm ، مما يوفر المرونة لمتطلبات التصميم المختلفة.
  • الحد الأدنى لحجم الثقب:الحد الأدنى لحجم الثقب لـ High Frequency PCB هو 0.2mm ، مما يسمح بتعقيب أفضل وأداء إشارة أفضل.
  • درجة حرارة العمل:تم تصميم PCB عالي التردد للعمل في درجات حرارة شديدة تتراوح من -55 درجة مئوية إلى 125 درجة مئوية ، مما يجعلها مناسبة للاستخدام في البيئات القاسية.
  • سمك النحاس:يستخدم PCB عالي التردد سمك النحاس 1 أونصة ، مما يوفر توصيلًا حراريًا ممتازًا ويضمن تبديد الحرارة بكفاءة.
مواد عالية التردد

يستخدم PCB عالي التردد مواد عالية التردد متخصصة لديها خسارة كهربائية منخفضة ، مما يضمن الحد الأدنى من فقدان الإشارة ونزاهة الإشارة العالية.هذه المواد لديها أيضاً توصيل حراري عالي، مما يسمح بتبديد الحرارة بكفاءة ، ومصممة لتحمل إشارات الترددات العالية دون تشويه أو تدهور.

التطبيقات

يتم استخدام PCB عالي التردد على نطاق واسع في تطبيقات عالية التردد ، بما في ذلك:

  • الاتصالات 5G
  • الاتصالات عبر الأقمار الصناعية
  • أنظمة الرادار
  • الإشارات الرقمية عالية السرعة
  • أنظمة الاتصال بالاتصالات اللاسلكية
الاستنتاج

PCB عالي التردد هو لوحة دوائر مطبوعة عالية الأداء عالية الجودة مصممة لتطبيقات عالية التردد.استخدامها لمواد عالية التردد المتخصصة وتقنيات التصنيع المتقدمة يضمن سلامة إشارة ممتازة، التوصيل الحراري، والموثوقية، مما يجعلها خيار مثالي لمختلف التطبيقات عالية التردد.



الخصائص:

  • اسم المنتج: PCB عالي التردد
  • الاستخدام: أجهزة الكترونيات OEM
  • قيمة المعوقة: ± 10%
  • سمك النحاس: 1 أونصة
  • الحد الأدنى: ثقب ليزر 0.1 ملم، ثقب ميكانيكي 0.2 ملم
  • سمك اللوحة: 0.2mm-6.35mm
  • ميكروويف PCB عالي التردد
  • الـ (PCB) ذات التردد العالي
  • أقراص PCB عالية السرعة


المعلمات التقنية:

المعلمات التقنية القيمة
اسم المنتج PCB عالي التردد
نوع المنتج الـ (High Frequency Microstrip PCB) ، الـ (High Frequency Stripline PCB) ، الـ (High Frequency Microwave PCB) ، الـ (High Frequency Microwave PCB) ، الـ (High Frequency Microwave PCB) ، الـ (High Frequency Stripline PCB) ، الـ (High Frequency Microwave PCB) ، الـ (High Frequency Microwave PCB) ، الـ (High Frequency Microwave PCB)
(من فاي) 0حفرة ليزر 1 ملم، حفرة ميكانيكية 0.2 ملم
المخطط الهروب والسجل
سمك النحاس 1 أونصة
سمك اللوحة 1.0MM
التطبيق التواصل السيارات
الصفيحة النهائية 1 أونصة
الحد الأدنى لحجم الثقب 0.2ملم
التشطيب السطحي ENIG
نطاق سمك اللوحة 0.2mm-6.35mm
درجة حرارة العمل -55°C إلى 125°C


التطبيقات:

PCB عالي التردد: ثورة في نقل الإشارات عالية السرعة

الـ High Frequency PCB هو منتج متطور يستخدم على نطاق واسع في مجال الإلكترونيات OEM.وهي مصممة لتلبية الطلب المتزايد على نقل الإشارات عالية السرعة في أجهزة إلكترونية مختلفةبفضل تقنياتها المتقدمة وجودتها العالية، أصبح هذا المنتج بمثابة تغيير في صناعة الإلكترونيات.

التطبيق

يتم استخدام PCB عالي التردد في المقام الأول في تطبيقات التردد العالي حيث يكون نقل الإشارة السريع والموثوق به أمرًا حاسمًا. يتم استخدامه على نطاق واسع في معدات الاتصالات ،أنظمة الطيران والفضاء والدفاع، الأجهزة الطبية والأجهزة الإلكترونية الأخرى التي تتطلب معالجة إشارات عالية السرعة.

المشهد

تخيلوا عالمًا حيث يمكن لجميع أجهزتكم الإلكترونية معالجة البيانات بسرعة البرق. هذا ممكن بفضل لوحة PCB عالية التردد.هذا الـ PCB يمكنه نقل البيانات بسرعة عالية، يسمح بالاتصال السلس بين الأفراد والمنظمات. في أنظمة الطيران والدفاع، فإنه يضمن أن يتم نقل المعلومات الحيوية بدقة وسرعة،والذي هو حيوي للأمن القوميفي الأجهزة الطبية، يضمن قياس البيانات ونقلها بدقة، مما يسمح بتشخيص وعلاج دقيق.

سمات المنتج

الـ High Frequency PCB يمتلك العديد من السمات الرئيسية التي تجعله يبرز في السوق.

  • لوحة دوائر مطبوعة عالية التردد:هذا المنتج مصمم خصيصا للعمل في الترددات العالية، مما يجعله مثالي لنقل إشارة عالية السرعة.
  • الـ PCB عالي التردد:يُعرف PCB عالي التردد أيضًا باسم High Frequency Radio-Frequency PCB ، مما يسلط الضوء على قدرته على نقل إشارات الراديو عالية التردد مع الحد الأدنى من التداخل.
  • نقل إشارة عالية السرعة:بفضل تقنيتها المتقدمة وتصميمها الدقيق، يضمن هذا المنتج نقل إشارات عالية السرعة، مما يجعله مثالي للتطبيقات التي تتطلب معالجة بيانات سريعة.
  • الصفيحة النهائية: 1 أونصة:الـ High Frequency PCB لديه ورقة نهائية من 1 أونصة ، مما يضمن التوصيل العالي والمقاومة المنخفضة ، مما يسمح بنقل إشارة فعال.
  • سمك النحاس: 1 أونصةسمك النحاس من هذا الـ (بي سي بي) هو 1 أونصة، مما يوفر موصلة حرارية ممتازة ويساعد على إبعاد الحرارة بكفاءة.
  • السطح جاهز: غمر الذهب:يتم إتمام سطح PCB عالي التردد بذهب الغمر ، مما يوفر سطحًا مسطحًا وسلسًا لنقل إشارة أفضل ويمنع التآكل.
  • الحد الأدنى: ثقب ليزر 0.1 ملم، ثقب ميكانيكي 0.2 ملم:الحد الأدنى من خلال الحجم لهذه اللوحة هي 0.1 ملم للثقب بالليزر و 0.2 ملم للثقب الميكانيكي ، مما يضمن الحفر الدقيق والدقيق لنقل إشارة أفضل.

الـ High Frequency PCB بلا شك كان له تأثير كبير في صناعة الإلكترونياتيحدث ثورة في نقل الإشارات عالية السرعة ويمهد الطريق لأجهزة إلكترونية أكثر تقدما وكفاءةمع أدائها الاستثنائي والجودة الفائقة، أصبح الخيار المفضل لتطبيقات الترددات العالية، مما يجعله مكونا أساسيا في عالم أجهزة الكترونيات OEM.



التخصيص:

خدمة PCB عالية التردد مخصصة للسيارات الاتصال

لوحة PCB عالية التردد ، والمعروفة أيضًا باسم لوحة الأسلاك المطبوعة عالية التردد أو لوحة الدوائر المطبوعة عالية التردد ، هي نوع متخصص من أقراص PCB مصممة لتطبيقات عالية السرعة والوتيرة العالية.لتلبية الاحتياجات الخاصة لعملائنا في صناعات الاتصالات والسيارات، نحن نقدم خدمة شاملة مخصصة لPCBs عالية التردد.

إنّ أقراصنا ذات الترددات العالية مصممة لتتفوق في نقل الإشارات ذات الترددات العالية وتوفر أداءً وموثوقيةً متفوقةً.نحن نفهم أهمية هذه التطبيقات ونضمن أن أجهزة PCB لدينا تلبي أعلى معايير الجودة والدقة.

مع خدمتنا المخصصة، يمكنك تخصيص الصفات التالية من لوحة PCB عالية التردد:

  • التطبيق:أجهزة التشغيل الالكترونية عالية التردد مناسبة لتطبيقات الاتصالات والسيارات، وتوفر أداء عالية السرعة وارتفاع التردد.
  • التشطيب السطحي:نحن نقدم ENIG (الذهب الغمر النيكل غير الكهربائي) كملء سطحي قياسي لPCBs عالية التردد لدينا، وضمان التوصيل الممتاز والقدرة على اللحام.
  • السطح المنتهي:أجهزة التشغيل الالكترونية عالية التردد لدينا تمت إتمامها بالذهب الغمر، مما يوفر سطحًا مسطحًا وسلسًا ومتساويًا لنقل إشارة مثالي.
  • قيمة المعوقة:يمكننا تخصيص قيمة المعوقة لـ PCB عالي التردد الخاص بك لتكون ضمن ± 10%، مما يضمن نقل الإشارة الدقيق وتقليل فقدان الإشارة.
  • الصفحة النهائية:لدينا PCBs عالية التردد تأتي مع ورق النهائي من 1 أونصة، وتوفير التوصيل الكهربائي والحراري الممتاز لتطبيقات عالية التردد.

في [اسم الشركة]، لدينا فريق من المهندسين والفنيين ذوي الخبرة الذين سيعملون بشكل وثيق معك لفهم متطلباتك المحددة وتوفير حلول مخصصة.مع أحدث معداتنا وعمليات التصنيع المتقدمة، يمكننا أن نقدم PCBs عالية الجودة عالية التردد التي تلبي مواصفاتك الدقيقة.

اتصل بنا اليوم لمعرفة المزيد عن خدمة PCB عالية التردد المخصصة وكيف يمكننا تلبية احتياجاتك الفريدة. ثق بنا لنكون شريكك الموثوق به لجميع احتياجاتك PCB عالية التردد.



التعبئة والشحن:

تعبئة المنتج وشحنه لـ PCB عالي التردد

في PCB التردد العالي، ونحن نفهم أهمية حماية منتجاتنا أثناء الشحن وضمان وصولها بأمان لعملائنا.ولهذا السبب قمنا بتطوير عملية تغليف وشحن شاملة لضمان أعلى جودة التسليم.

التعبئة

يتم تعبئة أقراصنا ذات الترددات العالية بعناية باستخدام المواد والتقنيات القياسية في الصناعة لحمايتها من أي ضرر محتمل أثناء الشحن.يتم تغليف كل PCB بشكل فردي في مادة مضادة للستاتيك لمنع أي تفريغ كهربائي ثابت يمكن أن يضر المكونات الحساسةثم يتم وضع PCB الملفوفة في صندوق بطاقات صلبة مع حشوة كافية لمنع أي حركة أثناء النقل.

البحرية

نحن نقدم مجموعة متنوعة من خيارات الشحن لتلبية الاحتياجات المحددة لعملائنا. طريقة الشحن القياسية لدينا هي من خلال شركات الشحن الموثوقة والموثوقة مثل فيدكس، يو بي إس، ودي إتش إل.نحن نقدم أيضاً شحن سريع للطلبات العاجلة.

جميع الشحنات تتعقب وتتأمين مما يوفر راحة للعملاءفريقنا يراقب بعناية كل شحنة لضمان التسليم في الوقت المناسب ومعالجة أي مشاكل قد تنشأ أثناء النقل.

بالإضافة إلى ذلك، نحن نقدم الشحن الدولي للعملاء خارج بلدنا. يرجى ملاحظة أن الشحنات الدولية قد تخضع للرسوم الجمركية والرسوم،والتي ستكون مسؤولية العميل.

عملية الطلب

لوضع طلب لـ High Frequency PCBs، يرجى زيارة موقعنا الإلكتروني واختيار المواصفات المطلوبة لمشروعك.ثم فريقنا سوف توفر اقتباس وتقدير وقت الشحن على أساس تفاصيل طلبك.

بمجرد تأكيد الطلب، سنبدأ عملية التعبئة والشحن لضمان وصول PCBs الترددات العالية الخاصة بك في حالة مثالية وفي الوقت المحدد.

شكراً لاختيارك لـ High Frequency PCB لاحتياجاتك من الـ PCB عالية الجودة. نحن ملتزمون بتوفير منتجات وخدمات عالية الجودة لعملائنا المقدرين.



الأسئلة الشائعة:

  • تحسين سلامة الإشارة: يمكن لـ High Frequency PCBs تقليل فقدان الإشارة والحفاظ على سلامة الإشارة في الترددات العالية ، مما يؤدي إلى أداء عام أفضل.
  • انخفاض التداخلات الكهرومغناطيسية (EMI): تتمتع أقراص PCB عالية التردد بقدرات حماية EMI أفضل ، مما يساعد على تقليل التداخل وتحسين جودة الإشارة.
  • الحجم المدمج: يمكن تصميم أقراص PCB عالية التردد مع مكونات أصغر وآثار أكثر تشدداً ، مما يجعلها أكثر دمجًا ومناسبة للأجهزة الإلكترونية المصغرة.
  • موثوقية عالية: يتم تصنيع أقراص PCB عالية التردد باستخدام مواد وتقنيات متقدمة ، مما يجعلها أكثر موثوقية ودائمة.
  • فعالة من حيث التكلفة: على الرغم من تصميمها وتصنيعها المتقدم ، فإن PCBs عالي التردد فعالة من حيث التكلفة ويمكن إنتاجها بكميات كبيرة.
## 3. س: ما هي المواد المستخدمة لصنع PCBs عالي التردد؟ ج: عادة ما يتم تصنيع PCBs عالي التردد بمواد متخصصة مثل PTFE (polytetrafluoroethylene) ، FR-4 ، أو السيراميك.هذه المواد لديها خسارة كهربائية منخفضة واستقرار حراري عاليةس: ما هي العوامل التي يجب مراعاتها عند تصميم أقراص PCB عالية التردد؟ ج: عند تصميم أقراص PCB عالية التردد، يجب أن تكون هناك إمكانيات مختلفة.يجب أخذ العوامل التالية بعين الاعتبار:
  • عرض المسار والمسافة: للحد من فقدان الإشارة وعدم مطابقة المعوقة ، يجب تصميم عرض المسار والمسافة بعناية.
  • تجميع الطبقات: غالبًا ما يتم تصميم أقراص PCB عالية التردد مع طبقات متعددة لتحسين الأداء ، لذلك يجب تحسين تجميع الطبقات من أجل سلامة الإشارة.
  • الطائرة الأرضية: الطائرة الأرضية الصلبة ضرورية لـ PCBs عالي التردد لتوفير الترسيم المناسب وتقليل EMI.
  • وضع المكونات: يجب وضع المكونات بطريقة تقلل من مسار الإشارة وتقلل من طول آثار الترددات العالية.
## 5. س: ما هي عملية التصنيع النموذجية لـ PCBs عالية التردد؟ ج: عملية التصنيع لـ PCBs عالية التردد مشابهة لعملية PCBs التقليدية ،ولكن مع خطوات إضافية ومواد متخصصةعادةً ما تتضمن العملية الخطوات التالية:
  • التصميم والتخطيط: يتم إنشاء تصميم PCB باستخدام برنامج متخصص ، مع الأخذ بعين الاعتبار متطلبات الترددات العالية.
  • اختيار المواد: يتم اختيار المواد المناسبة بناءً على متطلبات التصميم والأداء.
  • الحفر: يتم حفر طبقات النحاس لإنشاء نمط العلامات والاتصالات المطلوبة.
  • الحفر: يتم حفر الثقوب لتثبيت المكونات والقنوات.
  • الطلاء: يتم طلاء الثقوب والآثار بالنحاس لإنشاء سطح موصل.
  • قناع لحام وشاشة حرير: يتم تطبيق قناع لحام لحماية آثار النحاس ويتم إضافة شاشة حرير لأغراض التسمية.
  • الاختبار: يتم اختبار PCB النهائي من أجل الوظائف والأداء.
