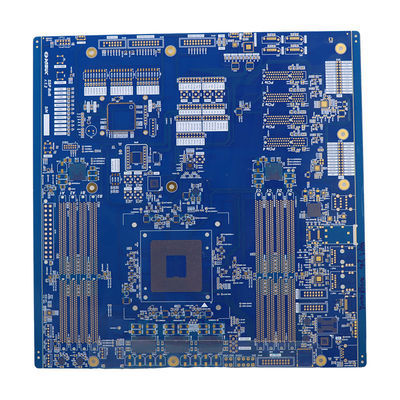

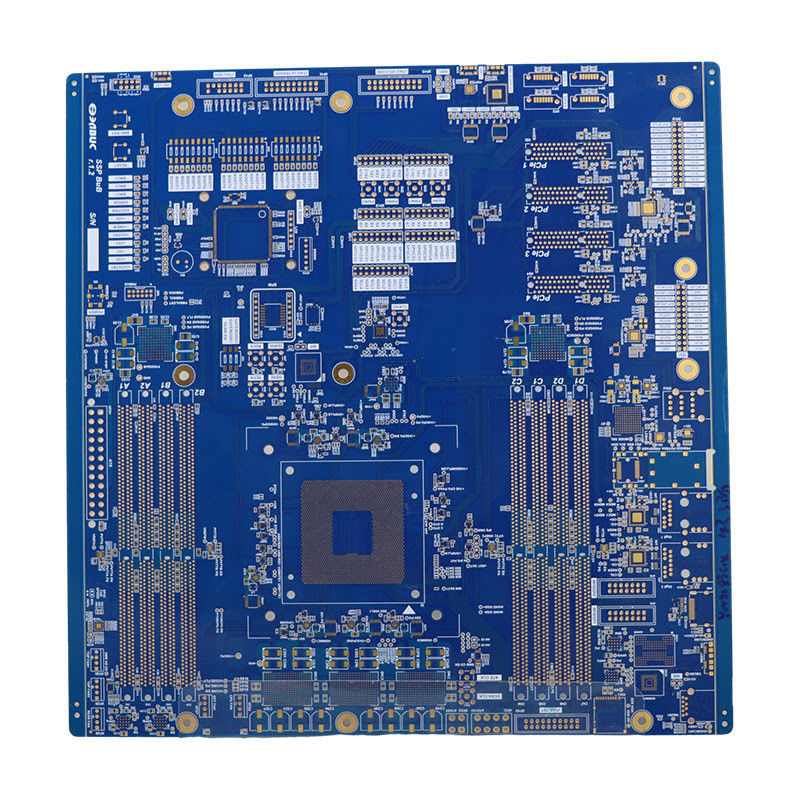

1.5 ملم سمك HDI PCB Board 6 طبقة مع شاشة حرير بيضاء

1.5 ملم سمك HDI PCB Board 6 طبقة مع شاشة حرير بيضاء

الاسم التجاري: Ben Qiang
رقم الطراز: FR-4/Rogers
الـ MOQ: 1PCS
السعر: custom made
شروط الدفع: التحويل المصرفي/Alipay/PayPal
القدرة على التوريد: 200000 متر مربع/سنة
معلومات مفصلة
مكان المنشأ:
شنتشن، الصين
إصدار الشهادات:
ISO/TS16949/RoHS/TS16949
亚洲愉拍自拍欧美精品一级_ドストエフスキー_一级a爱大片免费视频免下载_真人直播视频免费观看不收费 :
البلاديوم النيكل الكيميائي
سمك ثنائي الفينيل متعدد الكلور:
1.5 ملم
التقدم بطلب للحصول:
اللوحة الرئيسية
التطبيق:
مستهلكى الكترونيات
عملية:
غمر الذهب
عدد الطبقة:
1-30 طبقة
التحكم في المعاوقة:
نعم..
لون الشاشة الحريرية:
الأبيض، الأسود، الأصفر، الأحمر، الأزرق، الخ.
تفاصيل التغليف:
عبوات فراغية للكرات الهوائية
القدرة على العرض:
200000 متر مربع/سنة
إبراز:

لوحة PCB HDI الحرير الأبيض,1.5 ملم سمك HDI PCB Board

,

1.5 Mm Thickness HDI PCB Board

وصف المنتج

300 * 210 ملم لوحة الدوائر المطبوعة ذات الكثافة العالية مع الحرير الأبيض

وصف المنتج:

لمحة عامة عن المنتج - HDI PCB Board

لوحة الأسلاك المطبوعة HDI ، والمعروفة أيضًا باسم Nanocircuit PCB ، هي لوحة PCB ذات طبقات عالية الكثافة تستخدم التكنولوجيا المتقدمة وتقنيات التصنيع الدقيقة لتحقيق أداء متفوق.مع تزايد الطلب على أجهزة إلكترونية أصغر وأكثر قوة، أصبحت لوحة HDI PCB عنصرًا أساسيًا في مختلف الصناعات مثل الاتصالات والطيران والفضاء والطب والسيارات.

الخصائص الرئيسية
  • عدد الطبقات:1-30 طبقة
  • سمك اللوحات:1.5 ملم
  • حجم اللوحة:300 × 210 ملم
  • التشطيب السطحي:النيكل الكيميائي بالاديوم

تم تصميم لوح PCB HDI ليكون له عدد كبير من الطبقات ، يتراوح من 1 إلى 30 طبقة ، مما يسمح لوضع عدد أكبر من المكونات على مساحة سطح أصغر.هذا يؤدي إلى تصميم أكثر تكثيفا وخفة الوزن، مما يجعلها مثالية للأجهزة الإلكترونية المحمولة.

يعطي سمك اللوحات المنسوجة 1.5 ملم لضمان متانتها واستقرارها، مما يجعلها مناسبة للاستخدام في بيئات عالية الإجهاد.حجم اللوحة من 300 * 210 مم يوفر مساحة واسعة لوضع المكونات، مما يسمح بتصميم عالي الكفاءة والتحسين.

توفر التشطيب السطحي للكيميائي النيكل بالاديوم حماية ممتازة ضد التآكل والأكسدة ، مما يضمن طول العمر والموثوقية للوحة PCB HDI.

الصلات ذات الكثافة العالية

يُعرف لوح PCB HDI أيضًا باسم High-Density Interconnector بسبب قدرته على استيعاب عدد أكبر من الاتصالات في مساحة أصغر.ويتحقق ذلك من خلال استخدام التكنولوجيا المتقدمة، مثل الميكروفيا والفيوز العمياء، والتي تسمح بتوجيه آثار بين الطبقات، مما يخلق تصميمًا أكثر تكثيفًا وكفاءة.

التكنولوجيا المتقدمة والتصنيع الدقيق

يتم تصنيع لوحة PCB HDI باستخدام التكنولوجيا المتقدمة وتقنيات التصنيع الدقيقة لضمان أعلى مستوى من الجودة والأداء.وهذا يشمل استخدام عمليات التصوير والحفر المتقدمة، وكذلك استخدام المواد عالية الأداء.

لا يسمح استخدام التكنولوجيا المتقدمة والتصنيع الدقيق فقط بتصميم أكثر تكثيفًا وكفاءة ولكن يؤدي أيضًا إلى تحسين سلامة الإشارة وموثوقيتها.

الاستنتاج

لوحة الـ HDI PCB هي مكون حاسم في إنتاج الأجهزة الإلكترونية عالية الأداءأنها توفر حلًا موثوقًا وفعالًا لمختلف الصناعاتإن استخدامها لمواد صناعة دقيقة عالية الأداء يضمن أعلى مستوى من الجودة والأداء، مما يجعلها منتجًا أساسيًا لأي نظام إلكتروني متقدم.



الخصائص:

  • اسم المنتج: HDI PCB Board
  • عدد الطبقات: 6 طبقات
  • التحكم في العائق: نعم
  • حجم اللوحة: 300 * 210 مم
  • خدمة القوالب: نعم
  • عدد الطبقات: 1-30 طبقة
  • تجميع PCB الميكروفي
  • أجهزة PCB المتقدمة المتصلة
  • لوحات PCB HDI


المعلمات التقنية:

اسم المنتج لوحات HDI 4L 1 + N + 1
تقدم بطلب اللوحة الرئيسية
عدد الطبقات 6 طبقات
حجم اللوحة 300 × 210 ملم
خدمة القوالب نعم..
التحكم في العائق نعم..
زجاج إيبوكسي RO4350B Tg280°C، Er < 3.48(روجرز كورب)
اختبار PCB 100% اختبار
لون الحرير أبيض، أسود، أصفر، أحمر، أزرق، الخ
التشطيب السطحي النيكل الكيميائي بالاديوم


التطبيقات:

مجلس PCB HDI: تمكين الإلكترونيات الاستهلاكية عالية التقنية

لوحة PCB HDI (الربط بين الكثافة العالية) ، والمعروفة أيضًا باسم HDI Printed Wiring Board ،هو حل متقدم للغاية ومبتكر لنقل الإشارات عالية السرعة في أجهزة الإلكترونيات الاستهلاكية الحديثةمع عملية الذهب الغمر وتكنولوجيا التحكم في العقبات، أصبح مكونا أساسيا في تطوير المنتجات الإلكترونية المتطورة.

عملية: غمر الذهب

عملية غمر الذهب المستخدمة في HDI PCB Board هي تقنية التشطيب السطحي التي تنطوي على ترسب طبقة رقيقة من الذهب على آثار النحاس على PCB.هذا يوفر حماية ممتازة ضد التآكل والأكسدة، مما يضمن عمرًا أطول لـ PCB. كما أن السطح اللين للذهب يعزز التوصيل الكهربائي ، مما يجعله خيارًا مثاليًا لنقل إشارات عالية السرعة.

التحكم في المعوقة: ضمان سلامة الإشارة عالية السرعة

تكنولوجيا التحكم في المعوقة المستخدمة في HDI PCB Board أمر حاسم في الحفاظ على سلامة الإشارة والحد من التداخل في الأجهزة الإلكترونية عالية السرعة.مع التحكم الدقيق في قيم المعوقة، يمكن للوحة PCB إدارة تدفق الإشارات بفعالية ، مما يمنع التشوه والتأخير. وهذا يجعل لوحة HDI PCB الخيار الأول للتطبيقات التي تتطلب نقل بيانات عالية السرعة.

التطبيق: أجهزة الكترونيات الاستهلاكية

يستخدم HDI PCB Board على نطاق واسع في أجهزة إلكترونية مختلفة مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة والتكنولوجيا القابلة للارتداء.مع تزايد الطلب على أجهزة أسرع وأكثر كفاءةأصبحت لوحات PCB HDI عنصرًا حاسمًا في تطوير هذه المنتجات. حجمها المدمج وتخطيطها عالي الكثافة يجعلها مثالية للأجهزة الأصغر والرقيقة ،بينما تكنولوجيا الاتصال المتقدمة تمكن نقل البيانات عالية السرعة.

عدد الطبقات: تلبية متطلبات التصميم المتنوعة

يتوفر HDI PCB Board في مجموعة واسعة من عدد الطبقات ، بدءًا من 1 إلى 30 طبقة ، مما يجعله حلًا متعدد الاستخدامات لمتطلبات التصميم المختلفة.يمكن أن تستوعب تصاميم الدوائر المعقدة وتوفير توجيه إشارة أفضل، مما يؤدي إلى تحسين أداء وموثوقية الجهاز الإلكتروني.

سمك PCB: تصميم رقيق وخفيف الوزن

يبلغ سمك HDI PCB Board 1.5mm ، مما يجعله خيارًا خفيفًا ورقيقًا للأجهزة الإلكترونية. هذه الميزة مفيدة بشكل خاص للأجهزة المحمولة ،حيث المساحة والوزن عوامل حاسمةعلى الرغم من تصميمه الرقيق، فإنه لا يزال قادرًا على توفير اتصالات عالية الكثافة والحفاظ على سلامة الإشارة، مما يجعله الاختيار المفضل للأجهزة الإلكترونية الاستهلاكية الحديثة.

في الختام

لقد أحدثت لوحة PCB HDI ثورة في صناعة الإلكترونيات الاستهلاكية من خلال تمكين تطوير أجهزة عالية التقنية التي تتطلب نقل بيانات عالية السرعة.مع ميزاتها المتقدمة مثل عملية الغمر الذهبي، التحكم في العقبات، والبنية المتعددة الطبقات، أصبح مكونًا أساسيًا في إنتاج الأجهزة الإلكترونية الحديثة. سواء كان ذلك هو الهواتف الذكية أو أجهزة الكمبيوتر المحمولة أو التكنولوجيا القابلة للارتداء.اللوحات PCB HDI تلعب دورا حاسما في توفير أداء فعال وموثوق به.



التخصيص:

خدمة تخصيص لوحات PCB HDI

خدمة تخصيص لوحات PCB HDI لدينا تقدم حلول PCB متطورة للاتصال بينها للأجهزة الإلكترونية الاستهلاكيةنحن نسعى جاهدين لتوفير حلول مخصصة للغاية ومبتكرة لتلبية احتياجاتك المحددة.

سمات المنتج

التطبيق:إلكترونيات المستهلك

العملية:الذهب الغمر

عدد الطبقات:6 طبقات

اسم الـ PCB:لوحات HDI 4L 1 + N + 1

التشطيب السطحي:النيكل الكيميائي بالاديوم

الخصائص الرئيسية
  • حلول اتصال متقدمة لأجهزة الإلكترونيات الاستهلاكية
  • لوحات الأسلاك المطبوعة HDI المخصصة للغاية والمبتكرة
  • الخبرة في تجميع PCB microvia
  • تصميم PCB مخصص لتلبية الاحتياجات الخاصة


التعبئة والشحن:

التعبئة والشحن

يتم تعبئة HDI PCB Board في صندوق كرتوني قوي لضمان النقل الآمن. يتم وضع اسم المنتج والأبعاد والوزن وإرشادات التعامل مع الصندوق.

داخل الصندوق ، يتم لف لوحة PCB بأمان في لف فقاعة مضادة للستاتيك لحمايتها من أي تلف محتمل أثناء الشحن.يتم تعزيز زوايا اللوحة بملابس رغوة للحماية الإضافية.

ثم يتم إغلاق الصندوق بشريط التعبئة القوي لمنعه من الانفتاح أثناء النقل.يجب أن تكون العلامات الجمركية الملائمة والوثائق المرفقة.

طريقة الشحن القياسية لدينا للوحة HDI PCB هي من خلال خدمة شحن ذات سمعة طيبة ، مثل DHL أو FedEx أو UPS. وهذا يضمن التسليم في الوقت المناسب والموثوق به للمنتج لعملائنا.

بالنسبة للطلبات السائبة ، سيتم تعبئة لوحات PCB في صناديق أكبر أو لوحات تحميل ، اعتمادًا على الكمية المطلوبة. ستكون مواد وتقنيات التعبئة المستخدمة هي نفسها بالنسبة للطلبات الفردية.

نحن نأخذ عناية كبيرة في تعبئة وشحن منتجاتنا لضمان وصولها إلى وجهتها في حالة مثاليةالرجاء الاتصال بنا على الفور وسنرتب لإرسال بديل.



الأسئلة الشائعة:

  • س: ما هي مادة لوحات PCB HDI؟
  • الجواب: لوح PCB HDI مصنوع من مادة FR-4.
  • س: ما هو الحد الأقصى لعدد طبقات HDI PCB Board؟
  • الجواب: الحد الأقصى لعدد الطبقات للوحة HDI PCB هو 12.
  • س: ما هو الحد الأدنى لسرعة الخط والفاصل بينهما للوحة PCB HDI؟
  • الجواب: الحد الأدنى لعرض الخط والفاصل بينهما للوحة HDI PCB هو 3 مل.
  • س: ما هو تحمل السماكة للوحة PCB HDI؟
  • الجواب:تسامح السماكة للوحة PCB HDI هو +/- 10%.
  • س: ما هي الحرارة العملية القصوى للوحة HDI PCB؟
  • ج: الحرارة العملية القصوى للوحة HDI PCB هي 130 درجة مئوية.
