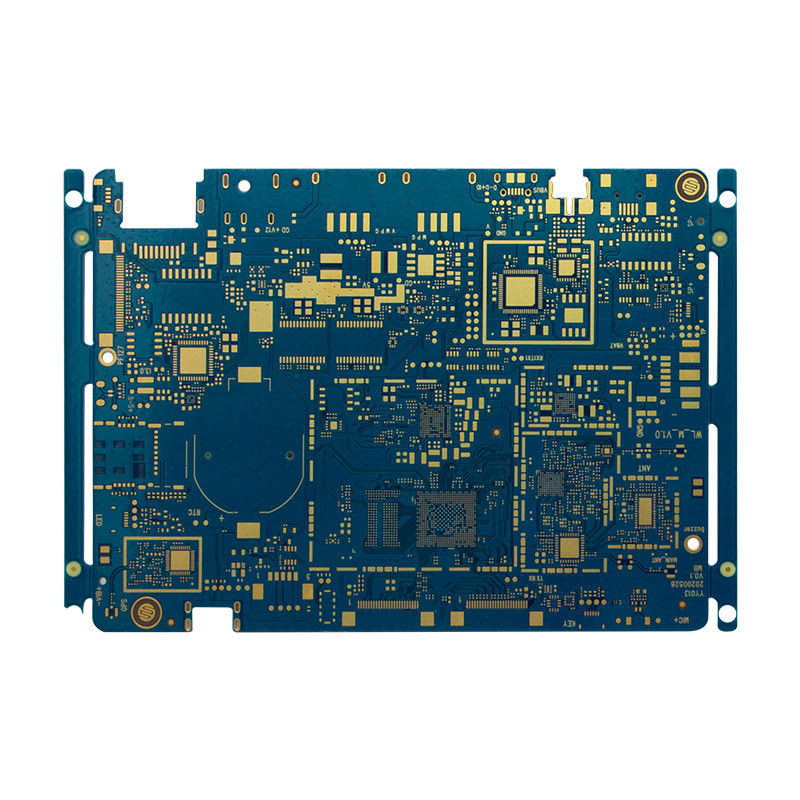

الحد الأدنى لحجم الثقب 0.2mm Min عن طريق 0.1mm ليزر الحفر PCB عالية التردد لأجهزة الألكترونيات OEM
لوحة PCB عالية التردد ، والمعروفة أيضًا باسم لوحة PCB إشارة عالية التردد ، هي نوع متخصص من لوحات الدوائر المطبوعة المصممة للتعامل مع إشارات عالية التردد والعمل في ترددات الميكروويف.يستخدم على نطاق واسع في الصناعات مثل الاتصالات، الفضاء الجوي، والعسكري لقدرتها على إرسال واستقبال إشارات عالية التردد مع خسارة منخفضة وتداخلات ضئيلة.
هذا الـ High-Frequency PCB مصنوع من المواد ذات الجودة العالية والتكنولوجيا المتقدمة لضمان الأداء الأمثل.
تنتهي سطح هذا الـ High-Frequency PCB بـ Immersion Gold ، والمعروف أيضًا باسم ENIG (Electroless Nickel Immersion Gold). توفر هذه النهاية السطحية مقاومة تآكل ممتازة ، قابلية لحام ،و شقة، سطح ناعم لوضع الدوائر بدقة. إنه مثالي للتطبيقات عالية التردد حيث أنه يحتوي على خسارة إدراج منخفضة ويحافظ على سلامة الإشارة حتى في الترددات العالية.
هذا الـ PCB عالي التردد مصمم للعمل في نطاق درجة حرارة واسع من -55°C إلى 125°C.هذا يجعلها مناسبة للاستخدام في البيئات القاسية ويضمن أداء موثوق به حتى في الظروف القاسية.
يمتد سمك اللوحة من هذا الـ High-Frequency PCB من 0.2mm إلى 6.35mm ، مما يوفر المرونة في التصميم والتوافق مع أجهزة إلكترونية مختلفة.يمكن استخدامه في الأجهزة المدمجة حيث المساحة محدودة أو في الأنظمة الكبيرة التي تتطلب لوحات سميكة للدارات المعقدة أكثر.
المواد المستخدمة في هذا الـ High-Frequency PCB إما Rogers أو PTFE (Polytetrafluoroethylene). كلتا المواد لهما خصائص كهربائية ممتازة ، وانخفاض خسارة التماس ، واستقرار حراري مرتفع ،مما يجعلها مناسبة للتطبيقات عالية التردد. روجرز هو ملمع عالي الأداء، في حين أن PTFE هو فلوروبوليمر مع خصائص كهربائية وميكانيكية متفوقة.
هذا PCB عالي التردد لديه سمك ورق النحاس النهائي من 1 أونصة (أونصة) أو 35 ميكرون. ورق النحاس الأكثر سماكة يساعد على تقليل فقدان الإشارة وتحسين جودة الإشارة،مما يجعلها مناسبة لتطبيقات التردد العالي والسرعة العالية.
هناك أربعة أنواع رئيسية من PCB عالي التردد التي تستخدم عادة:
تم تصميم هذا النوع من أقراص PCB عالية التردد لتطبيقات المعوقة الخاضعة للسيطرة وهو مثالي للإشارات عالية التردد التي تتطلب توجيهًا ودقيقًا وتحميلها.لديها هيكل شطيرة مع طبقة إشارة في الوسط وطائرات الأرض في الأعلى والأسفل، توفير عزل إشارة ممتازة وتقليل الصوت المتقاطع.
و هي النوع الأكثر استخداماً، مع طبقة واحدة من آثار الموصلات على الجزء العلوي من المواد الكهربائية. الطبقة السفلية تعمل كطائرة أرضية،والطبقة العليا تحمل الإشارةوهو مناسب للتطبيقات التي تتطلب تكلفة منخفضة والإنتاج بكميات كبيرة.
هذا النوع من أقراص PCB عالية التردد يشبه Microstrip ، لكنه يحتوي على طائرات أرضية إضافية على جانبي مسار الإشارة ، مما يوفر عزلة إشارة أفضل وتقليل الإشعاع.يستخدم عادة في التطبيقات الرقمية عالية التردد والسرعة العالية.
الـ High-Frequency Embedded PCB هو نوع متخصص يستخدم مادة كهربائية مع ثابت كهربائي أقل ، مثل PTFE ، لتضمين آثار الإشارة بين طبقتين من المستويات الأرضية.هذا التصميم يسمح لمعامل شكل أصغر وتحسين الأداء الكهربائي.
الـ High Frequency PCB هو مكون حاسم في صناعة الترددات العالية و الميكروويف، مما يوفر نقل موثوق وكفاءة للإشارات.مثل إتمام السطح بالذهب الغمر، ومواد روجرز/PTFE، و 1 أونصة من الأوراق النهائية، تجعلها خيارا مثاليا للتطبيقات المطالبة.هذا الـ High-Frequency PCB هو حل متعدد الاستخدامات لاحتياجات الدوائر عالية التردد.
| اسم المنتج | PCB عالي التردد |
|---|---|
| المواد | روجرز/PTFE |
| الصفيحة النهائية | 1 أونصة |
| المخطط | الهروب والسجل |
| التطبيق | التواصل السيارات |
| سمك النحاس | 1 أونصة |
| الحد الأدنى لحجم الثقب | 0.2ملم |
| التشطيب السطحي | ENIG |
| السطح المنتهي | الذهب الغمر |
| (من فاي) | 0حفرة ليزر 1 ملم، حفرة ميكانيكية 0.2 ملم |
| قيمة المعوقة | ± 10% |
| وصف المنتج | هذا المنتج هو PCB خط عالية التردد مصممة خصيصا لتطبيقات عالية السرعة و عالية التردد في مجال RF. مع مواد روجرز / PTFE و 1 أونصة ورق النهائي،يقدم أداء إشارة ممتاز واستقرار. يتم توجيه الخطوط العريضة وتحديد النقاط للتصنيع الدقيق والكفاءة. مثالية لصناعات الاتصالات والسيارات ، هذا اللوحة ذات سمك النحاس 1 أونصة وحجم الثقب الحد الأدنى من 0.2 ملم.تمت إتمامها بـ ENIG وذهب الغمر لجودة سطح متفوقة ومقاومة للتآكليحتوي الـ PCB أيضًا على الحد الأدنى من حجم حفر ليزر 0.1 ملم وحفر ميكانيكي 0.2 ملم ، وقيمة عائق بنسبة ± 10٪ ، مما يضمن نقل إشارة موثوق ودقيق. |
مع التطور المستمر للتكنولوجيا، أصبحت الحاجة إلى الإلكترونيات عالية التردد ضرورية في مختلف الصناعات.هذه الأجهزة عالية التردد تلعب دورا حاسما في ضمان عمليات فعالة وموثوقةهذا هو المكان الذي يأتي فيه PCB عالي التردد، وتوفير حلول متقدمة لتطبيقات التردد العالي والميكروويف.
PCB عالي التردد ، المعروف أيضًا باسم PCB عالي التردد الراديوي أو PCB عالي التردد الميكروويف ،هو نوع من لوحات الدوائر المطبوعة المصممة خصيصا لتطبيقات الترددات العالية وميكروويفمع نطاق التردد من 500 ميغا هرتز إلى 2 جيجا هرتز ، تستخدم هذه الأقراص PCB المواد المتخصصة وعمليات التصنيع لتحقيق نقل إشارة سريع وخسارة إشارة منخفضة.
القدرات عالية التردد وميكروويف هذا المنتج تجعله مناسب لمجموعة واسعة من التطبيقات، بما في ذلك:
توفر أقراص PCB عالية التردد العديد من المزايا على أقراص PCB التقليدية ، مما يجعلها الخيار المفضل لتطبيقات التردد العالي والأقراص المصغرة:
لقد أحدثت أقراص PCB عالية التردد ثورة في عالم الإلكترونيات عالية التردد، وتوفير حلول متقدمة لمختلف الصناعات.و خيارات التخصيص، أصبحت هذه PCBs عنصر أساسي في التكنولوجيا الحديثة.
لدينا PCB عالية التردد هو منتج عالي الجودة مصمم لأجهزة الكترونية OEM. تم تصميمه خصيصًا للاستخدام في تطبيقات عالية التردد، مما يجعله مثاليًاPCB RF عالي التردد، ومشاريع PCB الترددات الراديوية العالية.
الصفيحة النهائية لـ (البرامج) ذات الترددات العالية 1 أونصة، مما يضمن استمراريتها وموثوقيتهاتوفير حماية ممتازة ضد التآكل وضمان عمر طويل لPCB الخاص بكنحن نفهم أهمية الدقة في التطبيقات عالية التردد ولهذا السبب لدينا قيمة انقطاعهذا يضمن دقة إشاراتك و يقلل من التداخل.
لدينا PCB التردد العالي أيضا لديه الحد الأدنى لحجم الثقب من 0.2 ملم، مما يسمح لتصميمات معقدةيمكنك أن تكون متأكدا من أن PCB الخاص بك سوف تلبي المواصفات والمتطلبات الدقيقة الخاصة بك.
ثق بـ PCB الخاص بنا لتوفير أداء استثنائي وموثوقية لجميع احتياجاتك عالية التردداتصل بنا الآن لمعرفة المزيد عن خدمة التخصيص الخاصة بنا وكيف يمكننا المساعدة في تحقيق مشروعك إلى الحياة.
