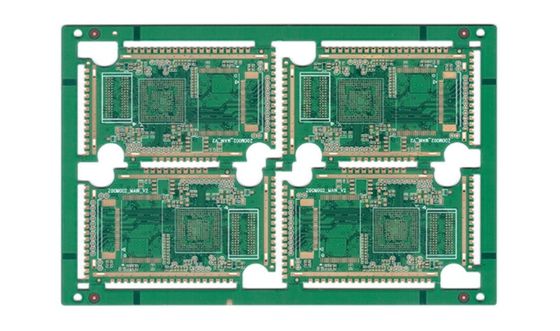

الكثافة العالية للكترونات المترابطة البيضاء الحريرية الملونة الكيميائية النيكل البالاديوم HDI PCB

الكثافة العالية للكترونات المترابطة البيضاء الحريرية الملونة الكيميائية النيكل البالاديوم HDI PCB

معلومات مفصلة
Stencil Service:
Yes
Surface Finishing:
Chemical Nickel Palladium
Glass Epoxy:
RO4350B Tg280℃, Er<3.48, Rogers Corp
Silkscreen Color:
White, Black, Yellow, Red, Blue, Etc.
Layer Count:
1-30 Layers
Key Words:
High Density Interconnector
Application:
Consumer Electronics
Process:
Immersion Gold
إبراز:

الكيميائي النيكل بالاديوم HDI PCB,لون HDI PCB أبيض الحرير,PCB HDI ذو الكثافة العالية

,

White Silkscreen Color HDI PCB

,

High Density Interconnect HDI PCB

وصف المنتج

وصف المنتج:

عملية الغمر الذهبي المستخدمة في تصنيع HDI PCB Board تعزز من متانتها ومقاومتها للتآكل والقيادة الكهربائية.هذه العملية تضمن النهاية السطحية المتسقة والسليمة التي هي مثالية لتطبيقات الترابط عالية الكثافة.

خيارات ألوان الشاشة الحريرية المتاحة للوحة HDI PCB هي الأبيض والأسود والأصفر والأحمر والأزرق والألوان المختلفة الأخرى ، اعتمادًا على تفضيلك.تسمح هذه الميزة بتحديد وتسمية المكونات على اللوحة بسهولة.

يتم اختبار لوحة PCB HDI بنسبة 100٪ لضمان موثوقيتها ووظائفها. يتم ذلك لضمان أن اللوح خالي من أي عيوب أو خلل قد يؤثر على أدائه.

باختصار ، لوح PCB HDI هو لوحة دوائر مطبوعة ذات اتصالات عالية الكثافة تم تصميمها بتكنولوجيا اتصالات متقدمة.يتم تصنيعها باستخدام عملية الغمر الذهبي لتوفير متانة متزايدة، مقاومة التآكل، والموصلات الكهربائية. خيارات لون الشاشة السليمة تسمح بسهولة تحديد وتسمية المكونات على اللوحة.تم اختبار اللوحة بنسبة 100٪ لضمان موثوقيتها ووظائفهامما يجعلها مثالية للاستخدام كلوحة رئيسية في تطبيقات إلكترونية مختلفة.


الخصائص:

  • اسم المنتج: HDI PCB Board
  • سمك اللوحات الرقمية: 1.5 ملم
  • اختبار PCB: 100% اختبار
  • عملية: غمر الذهب
  • اسم اللوحة: 4L 1+N+1 HDI Boards
  • التطبيق: أجهزة الكترونيات الاستهلاكية
  • الخصائص:
    • مجلس تكنولوجيا الميكروفيا
    • لوحة PCB عالية الكثافة
    • PCB الدائرة النانوية

المعلمات التقنية:

اسم لوحة الأسلاك المطبوعة HDI لوحات HDI 4L 1 + N + 1
اختبار PCB 100% اختبار
زجاج إيبوكسي RO4350B Tg280°C، Er<3.48(روجرز كورب)
التشطيب السطحي النيكل الكيميائي بالاديوم
خدمة القوالب نعم..
العملية الذهب الغمر
حجم اللوحة 300 × 210 ملم
التحكم في العائق نعم..
سمك الـ PCB 1.5 ملم
التطبيق إلكترونيات المستهلك

التطبيقات:

يستخدم HDI PCB Board مادة الزجاج الإيبوكسي ، وتحديداً RO4350B Tg280 ° C ، Er <3.48 من شركة Rogers Corp. تشتهر هذه المادة باستقرارها الحراري العالي ومستمرة الكهرباء المضادة المنخفضة ،مما يجعلها مثالية للاستخدام في الأجهزة الإلكترونية عالية الأداءيمكن تصميم لوحة الأسلاك المطبوعة HDI بما يصل إلى 30 طبقة ، مما يوفر مساحة واسعة للدارات المعقدة والعالية الكثافة.والتي هي مثالية للتطبيقات حيث المساحة هي قسط.

يحتوي لوحة الدوائر المطبوعة ذات الكثافة العالية على 6 طبقات وحجم اللوحة 300 * 210 مم ، مما يجعلها مثالية لمجموعة واسعة من التطبيقات.بعض من مناسبات تطبيق المنتج والسيناريوهات التي يمكن استخدام HDI لوحة PCB تشمل:

  • الاتصالات:يستخدم HDI PCB Board في مجموعة واسعة من تطبيقات الاتصالات السلكية واللاسلكية ، بما في ذلك المحطات الأساسية ومعدات الألياف البصرية والاتصالات عبر الأقمار الصناعية.تصميم الكثافة العالية والعامل الشكل الصغيرة تجعلها مثالية لهذه التطبيقات.
  • الأجهزة الطبية:يستخدم HDI PCB Board أيضًا في مجموعة واسعة من الأجهزة الطبية ، بما في ذلك معدات المراقبة وأجهزة التصوير وأنظمة دعم الحياة.عامل الشكل الصغير وتصميم الكثافة العالية تجعلها مثالية للاستخدام في هذه التطبيقات الحرجة.
  • الطيران والفضاء والدفاع:يستخدم HDI PCB Board أيضًا في مجموعة واسعة من تطبيقات الطيران والفضاء والدفاع ، بما في ذلك أنظمة الأفيونيكس وأنظمة الرادار وأنظمة توجيه الصواريخ.تصميم الكثافة العالية وعامل الشكل الصغير تجعلها مثالية للاستخدام في هذه التطبيقات حيث المساحة في قسط.
  • إلكترونيات المستهلك:يستخدم HDI PCB Board أيضًا في مجموعة واسعة من الأجهزة الإلكترونية الاستهلاكية ، بما في ذلك الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة.عامل الشكل الصغير وتصميم الكثافة العالية تجعلها مثالية للاستخدام في هذه الأجهزة المحمولة والمدمجة.
  • معدات صناعية:يستخدم HDI PCB Board أيضًا في مجموعة واسعة من المعدات الصناعية ، بما في ذلك الروبوتات وأنظمة الأتمتة وأنظمة التحكم في العمليات.تصميم الكثافة العالية وعامل الشكل الصغير تجعلها مثالية للاستخدام في هذه التطبيقات حيث المساحة في قسط.

في الختام ، لوح PCB HDI هو لوحة دوائر مطبوعة عالية الكثافة متعددة الاستخدامات وموثوقة للغاية ويمكن استخدامها في مجموعة واسعة من التطبيقات.عامل شكله الصغير وتصميمه عالي الكثافة يجعله مثاليا للاستخدام في التطبيقات حيث المساحة في قسط، بينما تكنولوجيا متقدمة ومواد متفوقة تضمن أداء وموثوقية مثالية.


التخصيص:

يمكن تخصيص منتجاتنا من لوحات PCB ذات الكثافة العالية (HDI) لتلبية احتياجاتك المحددة. تشمل خدمات التخصيص لدينا:

  • خدمة القوالب: نعم
  • زجاج إيبوكسي: RO4350B Tg280 °C، Er<3.48(روجرز كورب)
  • التحكم في العائق: نعم
  • اختبار PCB: 100% اختبار

منتجنا HDI PCB Board مثالي لـ High-Density Layered PCB ، و Advanced Interconnect PCB ، و High-Density Multilayer PCB.دعونا نساعدك على إنشاء منتج يلبي مواصفاتك الدقيقة.


الدعم والخدمات:

وتشمل الدعم التقني للمنتجات و الخدمات المقدمة للوحات PCB HDI:

  • استشارات التصميم والدعم الهندسي
  • تطوير واختبار النماذج الأولية
  • خدمات التصنيع والتجميع
  • مراقبة الجودة والاختبار
  • وثائق المنتج والمواصفات التقنية
  • خيارات التخصيص لتلبية متطلبات العملاء الخاصة
  • خدمات الضمان والإصلاح
  • التدريب والتثقيف حول استخدام المنتج وصيانته

التعبئة والشحن:

تعبئة المنتج للوحة PCB HDI:

  • سيتم تعبئة لوحة HDI PCB في كيس مضاد للستاتيكية لمنع أي تلف كهربائي ثابت.
  • سيتم وضع الحقيبة المضادة للستاتيكية في صندوق من الرغوة.
  • سيتم وضع الصندوق المغطى بالرغوة في صندوق من الورق المقوى ذو الحجم والقوة المناسبة.
  • سيتم إغلاق الصندوق بالشريط، وسيتم إرفاق ملصق مع معلومات الشحن للعميل على الصندوق.

معلومات الشحن للوحة HDI PCB:

  • سيتم شحن لوحة PCB HDI من خلال ناقل شحن موثوق به وموثوق به.
  • طريقة الشحن يمكن أن تختار من قبل العميل بناء على تفضيلاتهم وعجلة التسليم.
  • سيتم تزويد العملاء برقم تتبع لمراقبة حالة شحنتهم.
  • يمكن أن يختلف وقت التسليم اعتمادا على شركة النقل البحري ومصير الشحنة.

الأسئلة الشائعة:

ج: لوحة PCB HDI هي لوحة دوائر مطبوعة عالية الكثافة مترابطة مصممة لتحتوي على مكونات أصغر وأكثر كثافة لتحسين الأداء والوظائف.لديها تصاميم أكثر تعقيدًا وتعقيدًا تسمح بتصغير اللوحة.

س: ما هي مزايا استخدام لوحات PCB HDI؟

ج: من بين مزايا استخدام ألواح PCB HDI عامل الشكل الأصغر ، وتسريع نقل الإشارة ، وخسارة الإشارة المنخفضة ، وزيادة الموثوقية ، ووظائف أكبر.كما أنه يسمح لوضع المزيد من المكونات على اللوحة، مما يجعلها مثالية لأجهزة عالية الأداء.

س: ما هي أنواع التطبيقات التي تستخدم فيها لوحات PCB HDI؟

ج: تستخدم لوحات PCB HDI في مجموعة واسعة من التطبيقات ، بما في ذلك الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة والكاميرات الرقمية والأجهزة الطبية ومعدات الطيران.فهي مثالية لأي تطبيق يتطلب التصغير، الأداء العالي، والموثوقية.

س: كيف يتم تصنيع لوحات PCB HDI؟

ج: يتم تصنيع ألواح HDI PCB باستخدام تقنيات متقدمة مثل الحفر بالليزر ، والتصفيف المتسلسل ، وعمليات microvia.تتضمن عملية التصنيع طبقات متعددة من النحاس والمواد العازلة التي تتراكم وتتصل ببعضها البعض لإنشاء لوحة مضغوطة وموثوقة.

س: ما هو الحد الأقصى لعدد الطبقات التي يمكن أن يكون لها لوحات PCB HDI؟

ج: يعتمد الحد الأقصى لعدد الطبقات التي يمكن أن تحتوي عليها لوحات PCB HDI على تعقيد وحجم التصميم. ومع ذلك ، فإن معظم لوحات PCB HDI لديها ما بين 4 و 10 طبقات ،مع بعض التصاميم التي تصل إلى 20 طبقةعدد الطبقات يمكن أن يؤثر على تكلفة ووقت تصنيع اللوحة.
