PCB ذات الطبقة العالية
Created with Pixso.

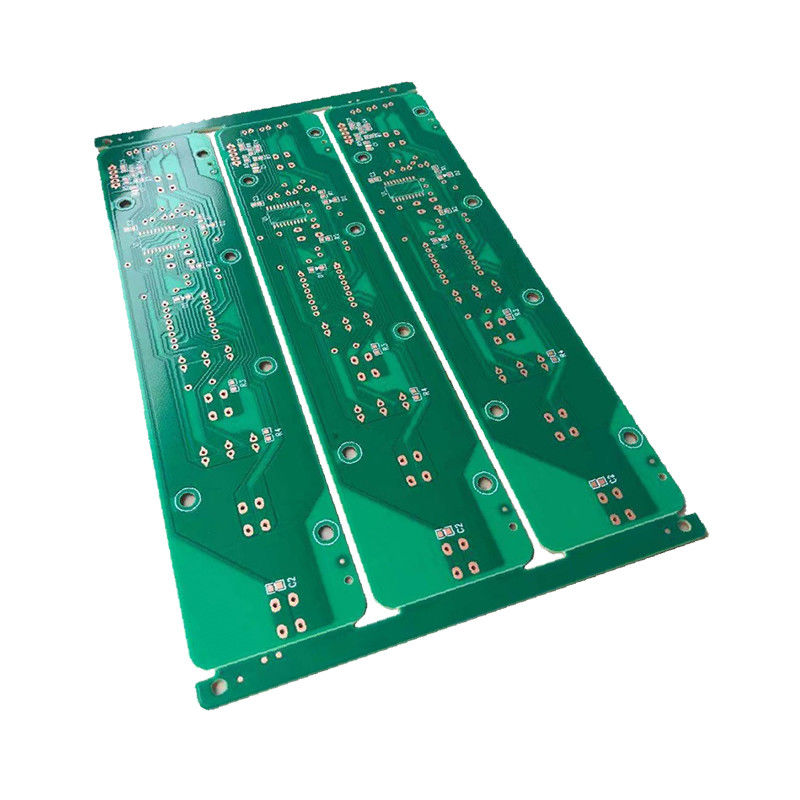

لوحة لـ (PCB) لـ (PCB) لـ (PCB) لمكافحة الاضطرابات مع صافية الحرير 0.15mm

لوحة لـ (PCB) لـ (PCB) لـ (PCB) لمكافحة الاضطرابات مع صافية الحرير 0.15mm

معلومات مفصلة
Lead Time:
3-5 Days
Min. Line Width/Spacing:
3mil/3mil
Min. Silkscreen Clearance:
0.15mm
Silkscreen Color:
White, Black, Yellow
Material:
FR-4
Min. Solder Mask Clearance:
0.1mm
Surface Finish:
HASL, ENIG, OSP, Immersion Silver, Immersion Tin
Impedance Control:
Yes
إبراز:

0.15ملم لوحات الـ (بي سي بي) ذات الشاشة الحريرية

,

لوحات الـ (بي سي بي) ذات طبقة التحكم في الإعاقة

وصف المنتج

وصف المنتج:

لوحات الدوائر المطبوعة عالية الطبقة لدينا مصنوعة من أعلى نوعية المواد وأحدث التكنولوجيا لضمان الأداء المتفوق والمتانة مع عدد طبقات يمكن أن يصل إلى 32 طبقة,يمكنك أن تكون واثقا من أن لدينا PCB الطبقة العالية يمكن أن تستوعب حتى أكثر التصاميم تعقيدا.

لدينا طبقة PCB العالية تأتي مع الحد الأدنى من مساحة الفراغ قناع اللحام من 0.1 ملم، وضمان أن تصميمك هو دقيق ودقيق. مع سمك النحاس تتراوح من 1/3 أوز إلى 2 أوز،يمكنك أن تكون متأكدا أن لدينا PCB الطبقة العالية يمكن التعامل مع التطبيقات الحالية والقوة العالية بسهولة.

نحن نقدم أيضاً الحد الأدنى للفراغ من الشاشة الحريرية من 0.15 ملم ، مما يضمن أن تصميمك مكتوب بوضوح وسهل القراءة. لدينا PCB الطبقة العالية أيضاً تأتي مع مجموعة متنوعة من التشطيبات السطحية ، بما في ذلك HASL,ENIG، OSP، الغمر الفضة، والغمر القصدير، مما يتيح لك المرونة لاختيار التشطيب السطحي الذي يناسب احتياجات مشروعك.

لدينا PCB الطبقة العالية مثالية لمجموعة واسعة من التطبيقات، بما في ذلك الطيران والفضاء، والاتصالات، والأجهزة الطبية، وأكثر من ذلك.يمكنك أن تتوقع أداء موثوق به وفعال يمكن أن تتعامل مع حتى أكثر التصاميم تطلب.


الخصائص:

  • اسم المنتج: PCB ذات الطبقة العالية
  • سمك اللوحة: 0.2mm إلى 6.0mm
  • رصيف الحرير: 0.15 ملم
  • سمك النحاس: 1/3 أوقية إلى 2 أوقية
  • الحد الأدنى لسرعة الخط / المسافة: 3 ملي / 3 ملي
  • لون الحرير: أبيض، أسود، أصفر
  • لوحة اتصال عالية الكثافة
  • أقراص PCB متعددة المستويات ذات الطبقة العالية
  • PCB متعدد الطبقات عالية

المعلمات التقنية:

سمة المنتج المعلم التقني
اسم المنتج لوحة الدوائر ذات الطبقة العالية / لوحة PCB ذات الكثافة العالية / لوحة PCB متعددة المستويات ذات الطبقة العالية
سمك اللوحة 0.2mm إلى 6.0mm
سمك النحاس 1/3 أوز إلى 2 أوز
وقت التنفيذ 3-5 أيام
الحد الأدنى لسرعة الخط / المسافة 3 ملي / 3 ملي
الحد الأدنى من الإفراج عن الحرير 0.15ملم
الحد الأدنى لحجم الثقب 0.2ملم
لون قناع اللحام أخضر، أزرق، أسود، أحمر، أصفر، أبيض
لون الحرير أبيض، أسود، أصفر
متوافق مع الـ Rohs نعم..
الحد الأدنى لترخيص قناع اللحام 0.1ملم

التطبيقات:

واحدة من الميزات الرئيسية لهذا المنتج هو التحكم في المعوقة، والذي يضمن أن الإشارات الكهربائية يتم نقلها بمعدل ثابت،بغض النظر عن طول المسار أو عدد الاتصالاتهذا يجعلها مثالية للتطبيقات التي تتطلب إشارات عالية السرعة وارتفاع التردد، مثل الاتصالات والطيران والفضاء والمعدات الطبية.

تم تصميم لوحة PCB ذات الطبقة العالية لتوفير أداء عالية وموثوقية في عامل شكل مضغوط.والذي يسمح بوضع المكونات بدقة ويقلل من خطر الاختصاركما أن المنتج يحتوي على الحد الأدنى للفرج من 0.15 ملم، مما يضمن أن النص والرموز على اللوحة قابلة للقراءة وسهلة القراءة.

يتوفر لوحة الأسلاك المطبوعة ذات الطبقة العالية في مجموعة من ألوان قناع اللحام ، بما في ذلك الأخضر والأزرق والأسود والأحمر والأصفر والأبيض.هذا يسمح لتخصيص اللوحات لتتناسب مع المتطلبات المحددة للتطبيق.

بعض التطبيقات الشائعة لوحة PCB عالية الطبقة تشمل مصادر الطاقة ومعالجة الإشارات وأنظمة التحكم وتخزين البيانات. كما يتم استخدامها في الإلكترونيات الاستهلاكية ، مثل الهواتف الذكية,الأجهزة اللوحية، والأجهزة القابلة للارتداء، وكذلك في الأتمتة الصناعية وأنظمة السيارات.

بشكل عام ، لوح PCB عالي الطبقة هو منتج متعدد الاستخدامات وموثوق به يمكن استخدامه في مجموعة واسعة من التطبيقات.والتصنيع الدقيق تجعله الخيار المثالي للتطبيقات التي تتطلب أداء عالية وموثوقية في عامل شكل مضغوط.


التخصيص:

خدمات تخصيص المنتجات الخاصة بنا لPCB الطبقة العالية تشمل:

  • تصميم أقراص PCB ذات الكثافة العالية
  • تخصيص لوحات متعددة الطبقات عالية
  • إنشاء أقراص PCB متعددة الطبقات
  • رصيف الحرير: 0.15 ملم
  • الحد الأدنى من إزالة قناع اللحام: 0.1 ملم
  • الحد الأدنى لسرعة الخط / المسافة: 3 ملي / 3 ملي
  • عدد الطبقات: الطبقة العليا
  • سمك اللوحة: 0.2mm إلى 6.0mm

الدعم والخدمات:

تشمل الدعم التقني وخدمات منتجات PCB ذات الطبقة العالية:

  • استشارات الخبراء حول اختيار المنتج وتصميمه
  • المساعدة في تخطيط PCB ووضع المكونات
  • تقديم المشورة حول عمليات التصنيع والتجميع
  • خدمات الاختبار وضمان الجودة
  • دعم الإصلاح والصيانة
  • دعم العملاء على مدار الساعة للحصول على المساعدة التقنية

التعبئة والشحن:

تغليف المنتج:

  • سيتم تعبئة منتج High Layer PCB في صندوق بطاقات صلب.
  • سيتم إغلاق الصندوق بشكل آمن مع شريط لاصق لمنع أي تلف أثناء النقل.
  • سيتم تغليف المنتج في غلاف الفقاعات لتوفير حماية إضافية ضد أي ضربات أو ضربات أثناء الشحن.
  • سوف يتم تضمين ورقة التعبئة مع تفاصيل الطلب من العميل داخل الصندوق.

الشحن:

  • سيتم شحن المنتج PCB الطبقة العالية من خلال خدمة خدمة السفر ذات السمعة الطيبة.
  • سيتم تزويد العميل برقم تتبع لتتبع حالة تسليم طلباته.
  • سيتم حساب تكاليف الشحن بناءً على موقع العميل ووزن المنتج.
  • يمكن أن تختلف أوقات التسليم اعتمادا على موقع العميل وخدمة التسليم المستخدمة.

الأسئلة الشائعة:

لوحة PCB ذات الطبقة العالية ، أو لوحة PCB ذات الارتباط بين الكثافة العالية (HDI) ، هي لوحة دائرة مطبوعة ذات عدد كبير من الطبقات وكثافة عالية من المكونات.هذه اللوحات مصممة لدعم الدوائر الإلكترونية المعقدة وغالبا ما تستخدم في التطبيقات حيث المساحة محدودة.

2ما هي فوائد استخدام PCB الطبقة العالية؟

توفر أقراص PCB ذات الطبقة العالية العديد من المزايا على أقراص PCB التقليدية ، بما في ذلك:

  • الكثافة العالية للمكونات ، مما يسمح بمزيد من الوظائف في بصمة أصغر
  • تحسين سلامة الإشارة وتقليل الضوضاء
  • تحسين الموثوقية بسبب مسارات إشارة أقصر وعدد أقل من الاتصالات
  • مرونة تصميم أكبر، مما يتيح دوائر أكثر تعقيدا
3ما هي الاعتبارات التصميمية لـ High Layer PCBs؟

يتطلب تصميم PCB الطبقة العالية النظر بعناية في عدة عوامل ، بما في ذلك:

  • عدد الطبقات وتكوين التراص
  • وضع وتوجيه المكونات
  • سلامة الإشارة وتوزيع الطاقة
  • إدارة الحرارة
  • القيود والقدرات على التصنيع
4ما هي الصناعات التي تستخدم عادةً أقراص PCB عالية الطبقة؟

يتم استخدام أقراص PCB عالية الطبقة في مجموعة متنوعة من الصناعات ، بما في ذلك:

  • الاتصالات
  • السيارات
  • طبية
  • الفضاء الجوي
  • الإلكترونيات الاستهلاكية
5ما هي عملية التصنيع لـ PCBات الطبقة العالية؟

عملية التصنيع لـ High Layer PCBs عادة ما تنطوي على عدة خطوات ، بما في ذلك:

  • التصميم والتخطيط
  • حفر وتصنيف الشفائح
  • طلاء وربط الطبقات
  • الحفر والطلاء للدوائر
  • التجميع والاختبار
